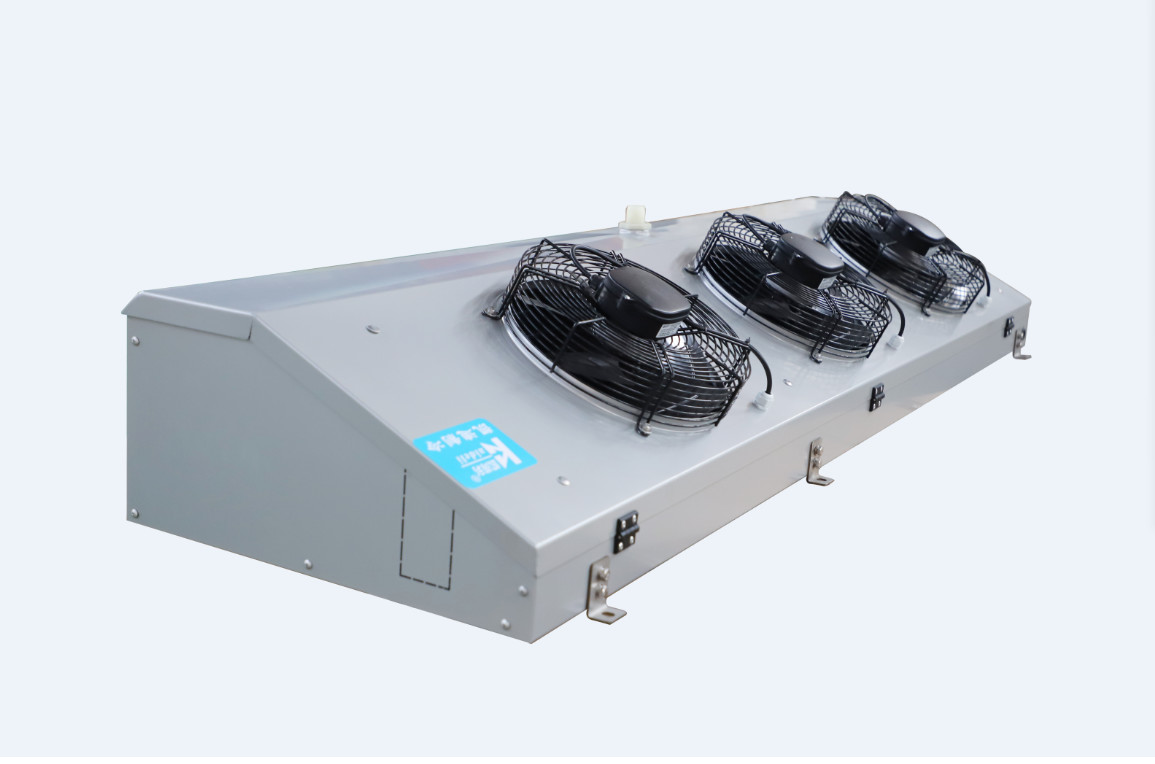

Série EA refroidisseur d'air d'angle commercial 1,2 - 144 kW

EA Series Commercial Angle-Type Air Cooler 1.2 - 144kw
EA Series Commercial Angle-Type Air Cooler 1.2 - 144kw
EA Series Commercial Angle-Type Air Cooler 1.2 - 144kw EA Series Commercial Angle-Type Air Cooler 1.2 - 144kw EA Series Commercial Angle-Type Air Cooler 1.2 - 144kw EA Series Commercial Angle-Type Air Cooler 1.2 - 144kw
Informations de base
Lieu d'origine: CHINE
Nom de marque: Kaideli
Certification: CE,ISO9001-2008
Numéro de modèle: GUDL, GUDD, GUDJ
Quantité de commande min: 1 morceau
Prix: $100.00 - $1,700.00/sets
Détails d'emballage: Emballage en bois de boîte
Délai de livraison: 10-15 jours
Conditions de paiement: TTT, LC, Western Union
Capacité d'approvisionnement: 2000 ensembles/ensembles par Mois
meilleur prix Contactez
Industrie concernée: Hôtels, magasins de matériau de construction, ateliers de réparations de machines, nourriture et mag Emplacement de la salle d'exposition: Le Vietnam, Philippines, Mexique, Thaïlande, Kazakhstan, Nigéria, l'Ouzbékistan, le Tadjikistan
Vidéo d'inspection de sortie: Fournit Rapport d'essai de la machine: Fournit
Le type: Vaporisateur Application du projet: Pièces de réfrigération
garantie: 1 année Réfrigérant: R-22/404
Matériel: D'autres métaux Capacité de refroidissement: 1.2-144kw
Temperatre élevé: 4.5mm La température moyenne: 6.0mm
Basse température: 9mm Voltage: 220/380
Marque: Kaideli Essai: 2.6Mpa
Fan: Axial Service après garantie: Assistance en ligne
Localisation du service local: Aucune Type de commercialisation: Nouveau produit 2023
Service après-vente fourni: Assistance en ligne Port: Ningbo/Changhaï/Guangzhou
Condition: nouveau Couleur: Option (blanc, vert, noir)
Mettre en évidence:

Réglageur d'air de ventilateur axiale

,

1.2kw refroidisseur d'air commercial

,

Evaporateur de chambre froide de type angle

Nom de produit : Refroidisseur d'air de produit nouveau d'équipement de pièce de congélateur de vaporisateur de série de G 380V/3PH/50HZ



1. Lancement de produit :

  • Shell : Plaque d'acier de haute qualité appliquée avec la poudre résistante à basse température avec la représentation forte de résistance à la corrosion. Le plat en aluminium ou les coquilles en acier inoxydable peut également être adapté aux besoins du client. Toutes les plaques à tuyaux sont faites de 2,0 plats épais d'alliage d'aluminium afin de réduire au minimum la possibilité de fuite interne provoquée par le port de tube d'en cuivre d'échange thermique attribué à la dilatation thermique et à la contraction.
  • plateau de l'eau de Double-couche : Le plat externe de plateau de l'eau est sous la forme articulée de conception de recouvrement, qui facilite l'inspection et l'entretien. Nervurer la conception de pente au fond du plateau de l'eau a pu accélérer le drainage et éviter le glaçage et la corrosion. Le plateau intérieur de l'eau est couvert de plat en aluminium pour réduire le by-pass d'air et pour améliorer l'efficacité de fan et l'effet de dégivrage.
  • Tuyau d'échange thermique : Tuyau interne efficace de fil de marque de la meilleure qualité avec la boucle optimisée, et conception décalée par triangle positive afin d'améliorer l'efficacité d'échange thermique.
  • Aileron : Aileron en aluminium ondulé sinusoid de style de l'Europe classique, qui pourrait améliorer la perturbation d'air et augmenter la capacité d'échange thermique sur le côté d'air de manière significative.
  • Fan : Fan de haute puissance adaptée aux besoins du client avec le rotor externe (température de fonctionnement : -40℃~60℃). Classe d'isolation de moteur : Catégorie F, qui pourrait assurer la stabilité et la fiabilité ;
  • Dégivrage : Caloduc électrique d'acier inoxydable avec une puissance faible et une densité. On l'arrange raisonnablement à l'intérieur de la bobine et sur la casserole intérieure de l'eau pour assurer plus d'effet thermique uniforme, pour augmenter l'effet de dégivrage et pour prolonger la durée de vie du caloduc électrique.
  • Boîte de jonction électrique : Boîte de jonction électrique adaptée aux besoins du client spéciale, qui pourrait résister à l'eau, au feu et à haute tension et être câblée facilement.
  • Essai d'usine : Le refroidisseur d'air est nettoyé et inspecté et a passé l'essai de participation de la pression 25bar avant la livraison.
  • Espacement de feuille : Valeurs standard : 4.5mm, 6.0mm et 9.0mm, afin de répondre à différentes exigences de la température et d'humidité.
  • Différents réfrigérants : Répondez aux exigences des réfrigérants comprenant R404A, R507A, R134a, R22, etc.



2. Liste de paramètres technique
Paramètres techniques de refroidisseur d'air efficace de l'espacement de dégivrage électrique de plafond : 4.5mm

Modèle Kilowatt de frigorification de capacité Volume de tube Paramètres de fan Dégivrage (chauffage électrique)
SC1 SC2 DM3 直径 du 风叶数量 X
Diamètre du numéro X des fans		 功率 W
Puissance W		 风量 m3/h
Le volume de l'air m3/h		 射程 m
Gamme m		 支 de kW* de 盘管
Kilowatt de bobine * PCs		 支 de kW* de 水盘
Kilowatt de plateau de l'eau * PCs
GUDL501C 6,7 4,6 3,2 1X∅500 1X414 5000 12 0.28*6 0.28*2
GUDL501D 8,1 5,6 4,3 1X∅500 1X460 4900 12 0.30*6 0.30*2
GUDL501E 9,8 6,7 5,4 1X∅500 1X460 4500 12 0.30*8 0.30*2
GUDL601E 16,6 11,4 9,2 1X∅600 1X780 7500 15 0.40*8 0.4*2
GUDL502D 22,2 15,3 11,8 2X∅500 2X460 11500 13 0.72*6 0.72*2
GUDL602D 28,9 19,9 14,7 2X∅600 2X780 16500 16 0.72*10 0.72*2
GUDL602E 33,8 23,3 18,4 2X∅600 2X780 15200 16 0.72*10 0.72*2
GUDL602F 37,8 26,1 22,1 2X∅600 2X780 14500 16 0.72*10 0.72*2
GUDL632D 40,7 28,1 23,7 2X∅630 2X800 19000 19 0.95*10 0.95*2
GUDL632E 44,1 30,4 26,9 2X∅630 2X800 18000 19 0.87*12 0.87*4
GUDL603F 54,5 37,6 32,3 3X∅600 3X780 20500 17 1.03*12 1.03*4
GUDL633F 66,8 46,1 38,8 3X∅630 3X800 25500 20 1.03*14 1.03*4


Paramètres techniques de refroidisseur d'air efficace de l'espacement de dégivrage électrique de plafond : 6.0mm

Modèle   Kilowatt de frigorification de capacité Volume de tube Paramètres de fan Dégivrage (chauffage électrique)
SC1 SC2 SC3 DM3 Diamètre du numéro X des fans Puissance W Le volume de l'air m3/h Gamme m Kilowatt de bobine * PCs Kilowatt de plateau de l'eau * PCs
GUDD501C 5,6 4,0 3,2 3,2 1X∅500 1X414 5200 12 0.28*8 0.28*2
GUDD501D 7,1 5,1 4,0 4,3 1X∅500 1X460 5100 12 0.30*8 0.30*2
GUDD501E 8,2 5,9 4,6 5,4 1X∅500 1X460 4800 12 0.30*10 0.30*2
GUDD601E 14,4 10,3 8,1 9,2 1X∅600 1X780 8200 15 0.40*10 0.4*2
GUDD502D 18,3 13,1 10,3 11,8 2X∅500 2X460 12000 13 0.72*8 0.72*2
GUDD602D 24,1 17,2 13,6 14,7 2X∅600 2X780 17000 16 0.72*12 0.72*2
GUDD602E 29,1 20,8 16,4 18,4 2X∅600 2X780 16400 16 0.72*12 0.72*2
GUDD602F 32,1 22,9 18,1 22,1 2X∅600 2X780 15500 16 0.72*12 0.72*2
GUDD632D 33,7 24,1 19,0 23,7 2X∅630 2X800 20000 19 0.95*12 0.95*2
GUDD632E 37,2 26,6 21,0 26,9 2X∅630 2X800 19000 19 0.87*12 0.87*4
GUDD603F 46,8 33,4 26,4 32,3 3X∅600 3X780 22000 17 1.03*12 1.03*4
GUDD633F 56,7 40,5 32,0 38,8 3X∅630 3X800 26500 20 1.03*14 1.03*4



Paramètres techniques de refroidisseur d'air efficace de l'espacement de dégivrage électrique de plafond : 9.0mm

Modèle Kilowatt de frigorification de capacité Capacité de tube Paramètres de fan Dégivrage (chauffage électrique)
SC3 SC4 SC5 DM3 Diamètre du numéro X des fans Puissance W Le volume de l'air m3/h Gamme m Kilowatt de bobine * PCs Kilowatt de plateau de l'eau * PCs
GUDJ501C 2,5 2,0 1,9 3,2 1X∅500 1X414 5300 12 0.28*8 0.28*2
GUDJ501D 3,3 2,6 2,5 4,3 1X∅500 1X460 5500 12 0.30*8 0.30*2
GUDJ501E 3,7 3,0 2,9 5,4 1X∅500 1X460 5100 12 0.30*10 0.30*2
GUDJ601E 6,5 5,2 5,0 9,2 1X∅600 1X780 8300 15 0.40*10 0.4*2
GUDJ502D 8,3 6,6 6,3 11,8 2X∅500 2X460 12500 13 0.72*8 0.72*2
GUDJ602D 10,8 8,5 7,8 14,7 2X∅600 2X780 17500 16 0.72*12 0.72*2
GUDJ602E 13,3 10,6 10,2 18,4 2X∅600 2X780 17000 16 0.72*12 0.72*2
GUDJ602F 14,5 11,6 11,1 22,1 2X∅600 2X780 16000 16 0.72*12 0.72*2
GUDJ632D 15,8 12,6 12,1 23,7 2X∅630 2X800 21000 19 0.95*12 0.95*2
GUDJ632E 17,7 14,1 13,5 26,9 2X∅630 2X800 20500 19 0.87*12 0.87*4
GUDJ603F 21,4 17,1 16,4 32,3 3X∅600 3X780 23000 17 1.03*12 1.03*4
GUDJ633F 25,4 20,3 19,5 38,8 3X∅630 3X800 27000 20 1.03*14 1.03*4


Dimensions hors-tout et taille d'installation de refroidisseur d'air efficace de l'espacement de dégivrage électrique de plafond : 4.5mm

Modèle Spécifications d'interface (millimètres) Dimensions hors-tout B*T*H Dimensions d'installation poids Icône d'ensemble
Tuyau d'admission/tuyau de retour Drainage (pouces) L * W* H (millimètre) : 610* 1,250*1,040 L E1 E2 E3 F kilogramme
GUDL501C ∅12/∅22 G3/4 952*400*674 340 640 / / 126 36
GUDL501D ∅12/∅22 G3/4 952*400*674 340 640 / / 126 38
GUDL501E ∅12/∅22 G1 952*490*674 430 640 / / 126 44
GUDL601E ∅16/∅28 G1 1172*490*831 430 860 / / 126 56
GUDL502D ∅16/∅35 G1 1992*400*680 340 840 840 / 126 80 B
GUDL602D ∅22/∅42 G1-1/2 1992*400*831 340 840 840 / 126 95 B
GUDL602E ∅22/∅42 G1-1/2 1992*490*831 430 840 840 / 126 115 B
GUDL602F ∅22/∅42 G1-1/2 1992*490*831 430 840 840 / 126 125 B
GUDL632D ∅22/∅42 G1-1/2 2552*400*984 340 1120 1120 / 126 144 B
GUDL632E ∅22/∅42 G1-1/2 2352*490*984 430 1020 1020 / 126 160 B
GUDL603F ∅25/∅50 G1-1/2 2751*490*831 430 813 813 813 126 166 C
GUDL633F ∅25/∅50 G2 2751*490*984 430 813 813 813 126 196 C



Dimensions hors-tout et taille d'installation de refroidisseur d'air efficace de l'espacement de dégivrage électrique de plafond : 6.0mm

Modèle Spécifications d'interface (millimètres) Dimensions hors-tout B*T*H Dimensions d'installation poids Icône d'ensemble
Tuyau d'admission/tuyau de retour Drainage (pouces) L * W* H (millimètre) : 610* 1,250*1,040 L E1 E2 E3 F kilogramme
GUDD501C ∅12/∅22 G3/4 952*400*674 340 640 / / 126 35
GUDD501D ∅12/∅22 G3/4 952*400*674 340 640 / / 126 37
GUDD501E ∅12/∅22 G1 952*490*674 430 640 / / 126 43
GUDD601E ∅16/∅28 G1 1172*490*831 430 860 / / 126 57
GUDD502D ∅16/∅35 G1 1992*400*680 340 840 840 / 126 78 B
GUDD602D ∅22/∅42 G1-1/2 1992*400*831 340 840 840 / 126 93 B
GUDD602E ∅22/∅42 G1-1/2 1992*490*831 430 840 840 / 126 112 B
GUDD602F ∅22/∅42 G1-1/2 1992*490*831 430 840 840 / 126 122 B
GUDD632D ∅22/∅42 G1-1/2 2552*400*984 340 1120 1120 / 126 140 B
GUDD632E ∅22/∅42 G1-1/2 2352*490*984 430 1020 1020 / 126 154 B
GUDD603F ∅25/∅50 G1-1/2 2751*490*831 430 813 813 813 126 162 C
GUDD633F ∅25/∅50 G2 2751*490*984 430 813 813 813 126 192 C


Dimensions hors-tout et taille d'installation de refroidisseur d'air efficace de l'espacement de dégivrage électrique de plafond : 9.0mm

Modèle Spécifications d'interface (millimètres) Dimensions hors-tout B*T*H Dimensions d'installation poids Icône d'ensemble
Tuyau d'admission/tuyau de retour Drainage (pouces) L * W* H (millimètre) : 610* 1,250*1,040 L E1 E2 E3 F kilogramme
GUDJ501C ∅12/∅22 G3/4 952*400*674 340 640 / / 126 34
GUDJ501D ∅12/∅22 G3/4 952*400*674 340 640 / / 126 36
GUDJ501E ∅12/∅22 G1 952*490*674 430 640 / / 126 42
GUDJ601E ∅16/∅28 G1 1172*490*831 430 860 / / 126 55
GUDJ502D ∅16/∅35 G1 1992*400*680 340 840 840 / 126 76 B
GUDJ602D ∅22/∅42 G1-1/2 1992*400*831 340 840 840 / 126 94 B
GUDJ602E ∅22/∅42 G1-1/2 1992*490*831 430 840 840 / 126 114 B
GUDJ602F ∅22/∅42 G1-1/2 1992*490*831 430 840 840 / 126 121 B
GUDJ632D ∅22/∅42 G1-1/2 2552*400*984 340 1120 1120 / 126 139 B
GUDJ632E ∅22/∅42 G1-1/2 2352*490*984 430 1020 1020 / 126 160 B
GUDJ603F ∅25/∅50 G1-1/2 2751*490*831 430 813 813 813 126 162 C
GUDJ633F ∅25/∅50 G2 2751*490*984 430 813 813 813 126 190 C



3. Vue d'ensemble de produit

Série EA refroidisseur d'air d'angle commercial 1,2 - 144 kW 0



Série EA refroidisseur d'air d'angle commercial 1,2 - 144 kW 1

Série EA refroidisseur d'air d'angle commercial 1,2 - 144 kW 2



Note 1 : Critères de conception

États standard d'échange thermique Température de l'air d'admission La température d'évaporation Hygrométrie Coefficient d'absorption d'humidité Le degré de surchauffent
SC1 10℃ 0℃ 85% 1,35 6.5K
SC2 0℃ -8℃ 85% 1,15 5.2K
SC3 -18℃ -25℃ 95% 1,05 4.6K
SC4 -25℃ -31℃ 95% 1,01 3.9K
SC5 -34℃ -40℃ 95% 1,01 3.9K



Note 2 : Coefficient de conversion réfrigérant

Réfrigérant Conditions de travail R22 R404A R507 R134a
Facteur de correction SC1 0,95 1 1 0,93
Facteur de correction SC2 0,95 1 1 0,91
Facteur de correction SC3 0,95 1 1 0,85
