Refroidisseur d'air en acier inoxydable avec conduit haute température 4,5 mm

Stainless Steel Air Cooler With Duct High Temperature 4.5mm

Informations de base

Lieu d'origine:	Chine
Nom de marque:	Kaideli
Certification:	CE,ISO9001-2008
Numéro de modèle:	GUDL, GUDD, GUDJ

Quantité de commande min:	1 pièce
Prix:	$100.00 - $1,700.00/sets
Détails d'emballage:	Emballage en bois de boîte
Délai de livraison:	10 à 15 jours
Conditions de paiement:	TTT, LC, Western Union
Capacité d'approvisionnement:	2000 ensembles par mois

meilleur prix Contactez

Industrie concernée:	Hôtels, magasins de matériau de construction, ateliers de réparations de machines, nourriture et mag	Emplacement de la salle d'exposition:	Le Vietnam, Philippines, Mexique, Thaïlande, Kazakhstan, Nigéria, l'Ouzbékistan, le Tadjikistan
Vidéo d'inspection de sortie:	Fournit	Rapport d'essai de la machine:	Fournit
Le type:	Évaporateur	Application du projet:	Pièces de réfrigération
Garantie:	1 année	Réfrigérant:	R-22/404
Matériel:	de cuivre	Capacité de refroidissement:	1.2-144kw
Temperatre élevé:	4.5 mm	Température moyenne:	6.0 mm
Basse température:	9 mm	Voltage:	220 ou 380
Marque:	Je vous en prie.	Le test:	2.6Mpa
FAN:	axiale	Service après garantie:	Assistance en ligne
Localisation du service local:	Aucune	Type de commercialisation:	Nouveau produit 2023
Service après-vente fourni:	Assistance en ligne	Port:	Ningbo/Changhaï/Guangzhou
Conditon:	Nouveau	Couleur:	Option (blanc, vert et noir)
Mettre en évidence:	Un refroidisseur d'air à conduit , un refroidisseur d'air en acier inoxydable

Nom du produit :Refroidisseur d'air personnalisé d'équipement de pièce de congélateur d'évaporateur de Coolroom de série G

1. Présentation du produit :

Coquille:Plaque d'acier de haute qualité appliquée avec une poudre résistante aux basses températures avec de fortes performances de résistance à la corrosion.Des plaques d'aluminium ou des coques en acier inoxydable peuvent également être personnalisées.Toutes les plaques tubulaires sont constituées de plaques en alliage d'aluminium de 2,0 d'épaisseur afin de minimiser la possibilité de fuite interne causée par l'usure des tubes en cuivre d'échange thermique attribuée à la dilatation et à la contraction thermiques.

Bac à eau double couche :La plaque extérieure du bac à eau est en forme de recouvrement articulé, ce qui facilite l'inspection et l'entretien.La conception en pente nervurée au fond du bac à eau pourrait accélérer le drainage et éviter le givrage et la corrosion.Le bac à eau intérieur est recouvert d'une plaque d'aluminium pour réduire le contournement d'air et améliorer l'efficacité du ventilateur et l'effet de dégivrage.
Tuyau d'échange thermique :Tuyau à filetage interne efficace de marque premium avec boucle optimisée et conception décalée en triangle positif afin d'améliorer l'efficacité de l'échange thermique.
Ailette:Aileron en aluminium ondulé sinusoïdal de style européen classique, qui pourrait améliorer la perturbation de l'air et améliorer considérablement la capacité d'échange thermique côté air.
Ventilateur:Ventilateur haute puissance personnalisé avec rotor externe (température de fonctionnement : -40 ℃~60 ℃).Classe d'isolation du moteur : Grade F, qui pourrait garantir la stabilité et la fiabilité ;
Dégivrage :Tuyau de chauffage électrique en acier inoxydable de faible puissance et densité.Il est raisonnablement disposé à l'intérieur du serpentin et sur le bac à eau intérieur pour assurer un effet de chauffage plus uniforme, augmenter l'effet de dégivrage et prolonger la durée de vie du tuyau de chauffage électrique.
Boîte de jonction électrique :Boîte de jonction électrique spéciale personnalisée, qui peut résister à l'eau, au feu et à la haute tension et être câblée facilement.
Tests en usine :Le refroidisseur d'air est nettoyé et inspecté et a passé avec succès le test de maintien de pression de 25 bars avant la livraison.
Espacement des feuilles :Valeurs standards : 4,5 mm, 6,0 mm et 9,0 mm, afin de répondre aux différentes exigences de température et d'humidité.
Différents réfrigérants :Répondez aux exigences des réfrigérants dont R404A, R507A, R134a, R22, etc.

2.Liste des paramètres techniques
Paramètres techniques du refroidisseur d'air efficace du plafond à dégivrage électrique Espacement : 4,5 mm

Modèle	Puissance frigorifique kW		Volume des tubes	Paramètres du ventilateur				Dégivrage (chauffage électrique)
Modèle	SC1	SC2	dm³	风叶数量X直径 Nombre X diamètre des ventilateurs	功率W Puissance W	风量m³/h Volume d'air m³/h	射程m Portée m	*盘管kW支 Bobine kW * pcs**	*水盘kW支 Bac à eau kW * pcs**
GUDL501C	6.7	4.6	3.2	1X∅500	1X414	5000	12	0,28*6	0,28*2
GUDL501D	8.1	5.6	4.3	1X∅500	1X460	4900	12	0,30*6	0,30*2
GUDL501E	9.8	6.7	5.4	1X∅500	1X460	4500	12	0,30*8	0,30*2
GUDL601E	16.6	11.4	9.2	1X∅600	1X780	7500	15	0,40*8	0,4*2
GUDL502D	22.2	15.3	11.8	2X∅500	2X460	11500	13	0,72*6	0,72*2
GUDL602D	28,9	19.9	14.7	2X∅600	2X780	16500	16	0,72*10	0,72*2
GUDL602E	33,8	23.3	18.4	2X∅600	2X780	15200	16	0,72*10	0,72*2
GUDL602F	37,8	26.1	22.1	2X∅600	2X780	14500	16	0,72*10	0,72*2
GUDL632D	40,7	28.1	23,7	2X∅630	2X800	19000	19	0,95*10	0,95*2
GUDL632E	44.1	30.4	26,9	2X∅630	2X800	18000	19	0,87*12	0,87*4
GUDL603F	54,5	37,6	32.3	3X∅600	3X780	20500	17	1,03*12	1,03*4
GUDL633F	66,8	46.1	38,8	3X∅630	3X800	25500	20	1,03*14	1,03*4

Paramètres techniques du refroidisseur d'air efficace du plafond à dégivrage électrique Espacement : 6,0 mm

Modèle		Puissance frigorifique kW		Volume des tubes	Paramètres du ventilateur				Dégivrage (chauffage électrique)
Modèle	SC1	SC2	SC3	dm³	Nombre X diamètre des ventilateurs	Puissance W	Volume d'air m³/h	Portée m	*Bobine kW pcs**	*Bac à eau kW pcs**
GUDD501C	5.6	4.0	3.2	3.2	1X∅500	1X414	5200	12	0,28*8	0,28*2
GUDD501D	7.1	5.1	4.0	4.3	1X∅500	1X460	5100	12	0,30*8	0,30*2
GUDD501E	8.2	5.9	4.6	5.4	1X∅500	1X460	4800	12	0,30*10	0,30*2
GUDD601E	14.4	10.3	8.1	9.2	1X∅600	1X780	8200	15	0,40*10	0,4*2
GUDD502D	18.3	13.1	10.3	11.8	2X∅500	2X460	12000	13	0,72*8	0,72*2
GUDD602D	24.1	17.2	13.6	14.7	2X∅600	2X780	17000	16	0,72*12	0,72*2
GUDD602E	29.1	20,8	16.4	18.4	2X∅600	2X780	16400	16	0,72*12	0,72*2
GUDD602F	32.1	22,9	18.1	22.1	2X∅600	2X780	15500	16	0,72*12	0,72*2
GUDD632D	33,7	24.1	19,0	23,7	2X∅630	2X800	20000	19	0,95*12	0,95*2
GUDD632E	37.2	26.6	21,0	26,9	2X∅630	2X800	19000	19	0,87*12	0,87*4
GUDD603F	46,8	33.4	26.4	32.3	3X∅600	3X780	22000	17	1,03*12	1,03*4
GUDD633F	56,7	40,5	32,0	38,8	3X∅630	3X800	26500	20	1,03*14	1,03*4

Paramètres techniques du refroidisseur d'air efficace du plafond à dégivrage électrique Espacement : 9,0 mm

Modèle	Puissance frigorifique kW			Capacité des tubes	Paramètres du ventilateur				Dégivrage (chauffage électrique)
Modèle	SC3	SC4	SC5	dm³	Nombre X diamètre des ventilateurs	Puissance W	Volume d'air m³/h	Portée m	*Bobine kW pcs**	*Bac à eau kW pcs**
GUDJ501C	2.5	2.0	1.9	3.2	1X∅500	1X414	5300	12	0,28*8	0,28*2
GUDJ501D	3.3	2.6	2.5	4.3	1X∅500	1X460	5500	12	0,30*8	0,30*2
GUDJ501E	3.7	3.0	2.9	5.4	1X∅500	1X460	5100	12	0,30*10	0,30*2
GUDJ601E	6.5	5.2	5.0	9.2	1X∅600	1X780	8300	15	0,40*10	0,4*2
GUDJ502D	8.3	6.6	6.3	11.8	2X∅500	2X460	12500	13	0,72*8	0,72*2
GUDJ602D	10.8	8.5	7.8	14.7	2X∅600	2X780	17500	16	0,72*12	0,72*2
GUDJ602E	13.3	10.6	10.2	18.4	2X∅600	2X780	17000	16	0,72*12	0,72*2
GUDJ602F	14.5	11.6	11.1	22.1	2X∅600	2X780	16000	16	0,72*12	0,72*2
GUDJ632D	15,8	12.6	12.1	23,7	2X∅630	2X800	21000	19	0,95*12	0,95*2
GUDJ632E	17.7	14.1	13.5	26,9	2X∅630	2X800	20500	19	0,87*12	0,87*4
GUDJ603F	21.4	17.1	16.4	32.3	3X∅600	3X780	23000	17	1,03*12	1,03*4
GUDJ633F	25.4	20.3	19.5	38,8	3X∅630	3X800	27000	20	1,03*14	1,03*4

Dimensions hors tout et taille d'installation du refroidisseur d'air efficace du plafond à dégivrage électrique Espacement : 4,5 mm

Modèle	Spécification de l'interface (mm)		*Dimensions hors tout BTH*	Dimensions d'installation					poids	Icône de contour
Modèle	Tuyau d'entrée/tuyau de retour	Drainage (pouces)	*L L* H (mm) : 610* 1 2501 040*	L	E1	E2	E3	F	kg	Icône de contour
GUDL501C	∅12/∅22	G3/4	952400674	340	640	/	/	126	36	UN
GUDL501D	∅12/∅22	G3/4	952400674	340	640	/	/	126	38	UN
GUDL501E	∅12/∅22	G1	952490674	430	640	/	/	126	44	UN
GUDL601E	∅16/∅28	G1	1172490831	430	860	/	/	126	56	UN
GUDL502D	∅16/∅35	G1	1992400680	340	840	840	/	126	80	B
GUDL602D	∅22/∅42	G1-1/2	1992400831	340	840	840	/	126	95	B
GUDL602E	∅22/∅42	G1-1/2	1992490831	430	840	840	/	126	115	B
GUDL602F	∅22/∅42	G1-1/2	1992490831	430	840	840	/	126	125	B
GUDL632D	∅22/∅42	G1-1/2	2552400984	340	1120	1120	/	126	144	B
GUDL632E	∅22/∅42	G1-1/2	2352490984	430	1020	1020	/	126	160	B
GUDL603F	∅25/∅50	G1-1/2	2751490831	430	813	813	813	126	166	C
GUDL633F	∅25/∅50	G2	2751490984	430	813	813	813	126	196	C

Dimensions hors tout et taille d'installation du refroidisseur d'air efficace du plafond à dégivrage électrique Espacement : 6,0 mm

Modèle	Spécification de l'interface (mm)		*Dimensions hors tout BTH*	Dimensions d'installation					poids	Icône de contour
Modèle	Tuyau d'entrée/tuyau de retour	Drainage (pouces)	*L L* H (mm) : 610* 1 2501 040*	L	E1	E2	E3	F	kg	Icône de contour
GUDD501C	∅12/∅22	G3/4	952400674	340	640	/	/	126	35	UN
GUDD501D	∅12/∅22	G3/4	952400674	340	640	/	/	126	37	UN
GUDD501E	∅12/∅22	G1	952490674	430	640	/	/	126	43	UN
GUDD601E	∅16/∅28	G1	1172490831	430	860	/	/	126	57	UN
GUDD502D	∅16/∅35	G1	1992400680	340	840	840	/	126	78	B
GUDD602D	∅22/∅42	G1-1/2	1992400831	340	840	840	/	126	93	B
GUDD602E	∅22/∅42	G1-1/2	1992490831	430	840	840	/	126	112	B
GUDD602F	∅22/∅42	G1-1/2	1992490831	430	840	840	/	126	122	B
GUDD632D	∅22/∅42	G1-1/2	2552400984	340	1120	1120	/	126	140	B
GUDD632E	∅22/∅42	G1-1/2	2352490984	430	1020	1020	/	126	154	B
GUDD603F	∅25/∅50	G1-1/2	2751490831	430	813	813	813	126	162	C
GUDD633F	∅25/∅50	G2	2751490984	430	813	813	813	126	192	C

Dimensions hors tout et taille d'installation du refroidisseur d'air efficace du plafond à dégivrage électrique Espacement : 9,0 mm

Modèle	Spécification de l'interface (mm)		*Dimensions hors tout BTH*	Dimensions d'installation					poids	Icône de contour
Modèle	Tuyau d'entrée/tuyau de retour	Drainage (pouces)	*L L* H (mm) : 610* 1 2501 040*	L	E1	E2	E3	F	kg	Icône de contour
GUDJ501C	∅12/∅22	G3/4	952400674	340	640	/	/	126	34	UN
GUDJ501D	∅12/∅22	G3/4	952400674	340	640	/	/	126	36	UN
GUDJ501E	∅12/∅22	G1	952490674	430	640	/	/	126	42	UN
GUDJ601E	∅16/∅28	G1	1172490831	430	860	/	/	126	55	UN
GUDJ502D	∅16/∅35	G1	1992400680	340	840	840	/	126	76	B
GUDJ602D	∅22/∅42	G1-1/2	1992400831	340	840	840	/	126	94	B
GUDJ602E	∅22/∅42	G1-1/2	1992490831	430	840	840	/	126	114	B
GUDJ602F	∅22/∅42	G1-1/2	1992490831	430	840	840	/	126	121	B
GUDJ632D	∅22/∅42	G1-1/2	2552400984	340	1120	1120	/	126	139	B
GUDJ632E	∅22/∅42	G1-1/2	2352490984	430	1020	1020	/	126	160	B
GUDJ603F	∅25/∅50	G1-1/2	2751490831	430	813	813	813	126	162	C
GUDJ633F	∅25/∅50	G2	2751490984	430	813	813	813	126	190	C

3.Vue générale du produit

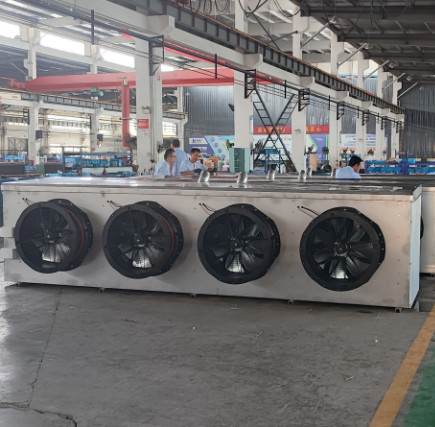

Refroidisseur d'air en acier inoxydable avec conduit haute température 4,5 mm 0

Refroidisseur d'air en acier inoxydable avec conduit haute température 4,5 mm 1

Refroidisseur d'air en acier inoxydable avec conduit haute température 4,5 mm 2

Remarque 1 : Critères de conception

Conditions standards d’échange thermique	Température de l'air d'entrée	Température d'évaporation	Humidité relative	Coefficient d'absorption d'humidité	Degré de surchauffe
SC1	10℃	0℃	85%	1,35	6,5K
SC2	0℃	-8℃	85%	1.15	5,2K
SC3	-18 ℃	-25 ℃	95 %	1.05	4,6K
SC4	-25 ℃	-31 ℃	95 %	1.01	3,9K
SC5	-34 ℃	-40 ℃	95 %	1.01	3,9K

Note 2 : Coefficient de conversion du réfrigérant

Réfrigérant	Les conditions de travail	R22	R404A	R507	R134a
Facteur de correction	SC1	0,95	1	1	0,93
Facteur de correction	SC2	0,95	1	1	0,91
Facteur de correction	SC3	0,95	1	1	0,85
