Travailleur, profession, coopération, innovation
| Place of Origin: | China |
|---|---|
| Nom de marque: | Kaideli |
| Certification: | CE,ISO9001-2008 |
| Model Number: | DL/DD/DJ |
| Minimum Order Quantity: | 1 Piece |
| Prix: | $100.00 - $1,700.00/sets |
| Packaging Details: | Wood box packing |
| Delivery Time: | 10-15 days |
| Payment Terms: | TT,LC,Western Union |
| Supply Ability: | 2000 Set/Sets per Month |
| Applicable Industries: | Hotels, Building Material Shops, Machinery Repair Shops, Food & Beverage Factory, Farms, Home Use, Retail, Food Shop, Construction works , Food & Beverage Shops | Video outgoing-inspection: | Provided |
|---|---|---|---|
| Machinery Test Report: | Provided | Type: | Evaporator |
| Warranty: | 1 Year | Refrigerant: | R22/R404a/R507a |
| Material: | copper and Aluminum,Sus optional | Cooling capacity: | 1.2-144kw |
| High temperatre: | 4.5mm | Medium temperature: | 6.0mm |
| Low temperature: | 9mm | Voltage: | 220/380 |
| Marque: | Je vous en prie. | Test: | 2.6Mpa |
| Fan: | Axial | After Warranty Service: | Online support |
| Local Service Location: | None | Marketing Type: | New Product 2023 |
| After-sales Service Provided: | Online support | Port: | Ningbo/Shanghai/Guangzhou |
| Conditon: | New | Products: | Customized Cold Room Evaporator Freezer Room Unit Cooler 440V/3PH/60HZ |

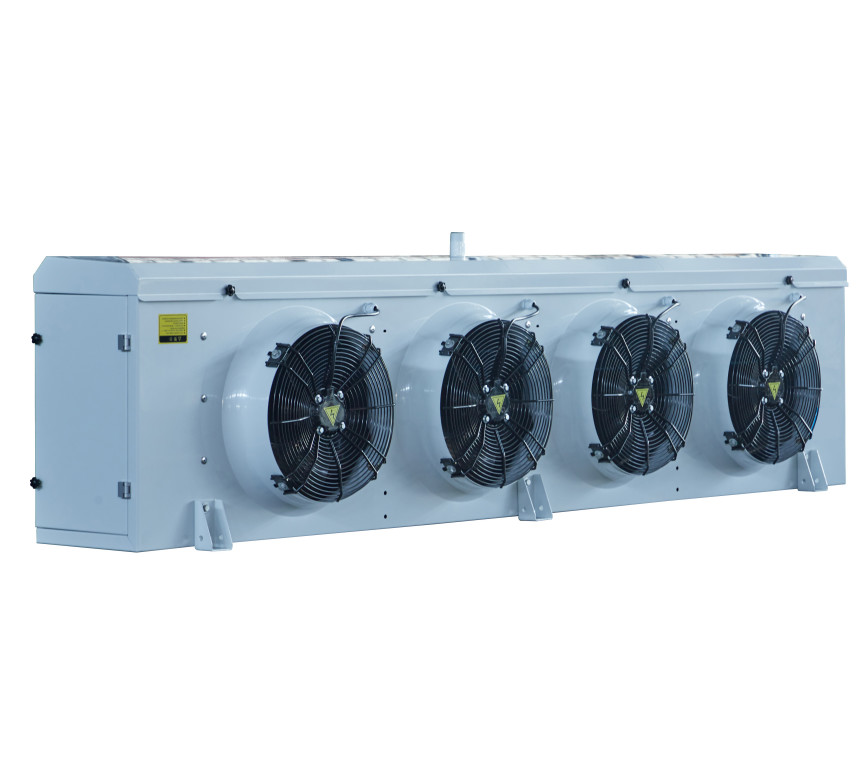

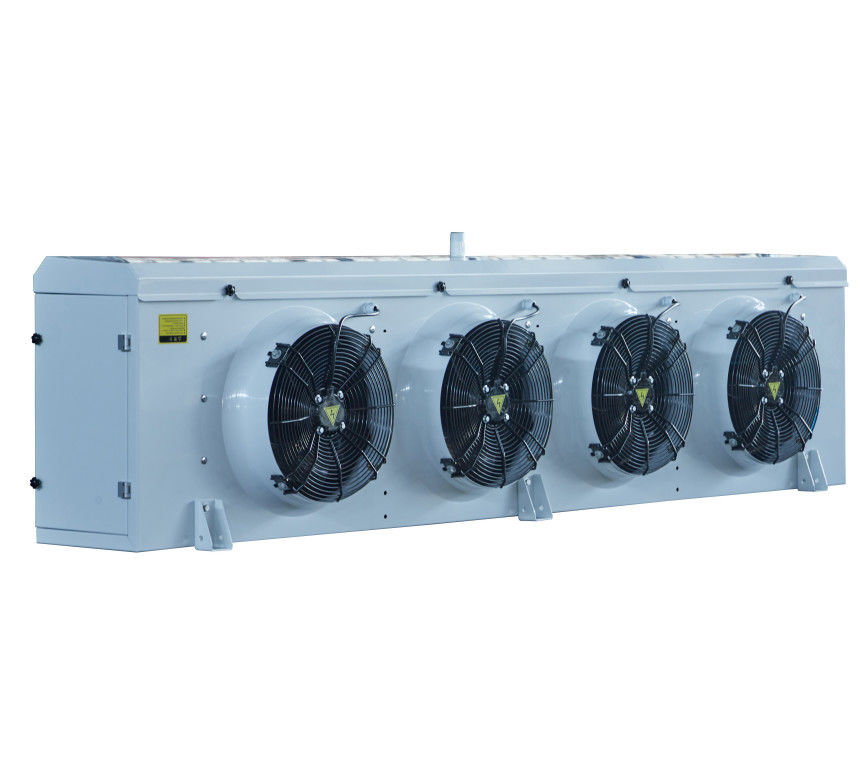

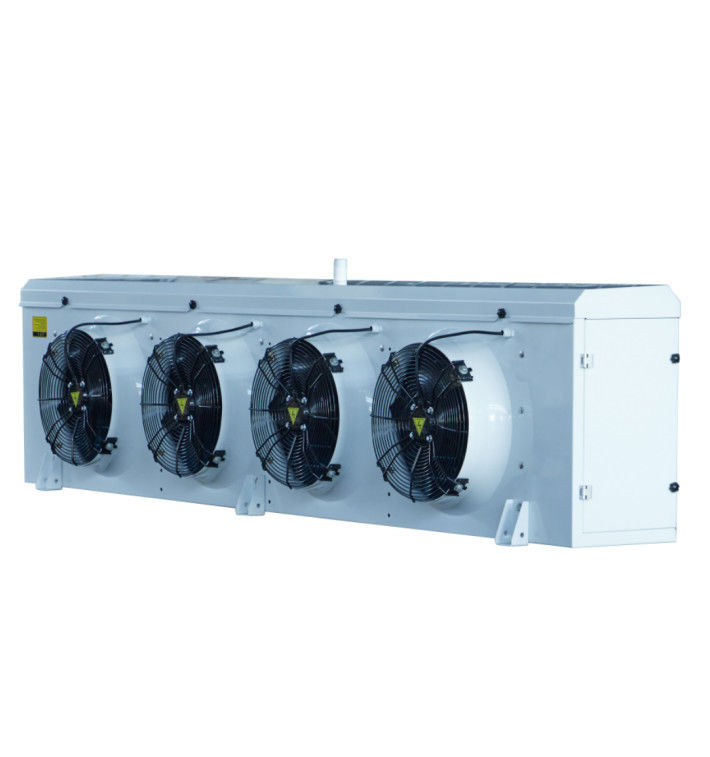

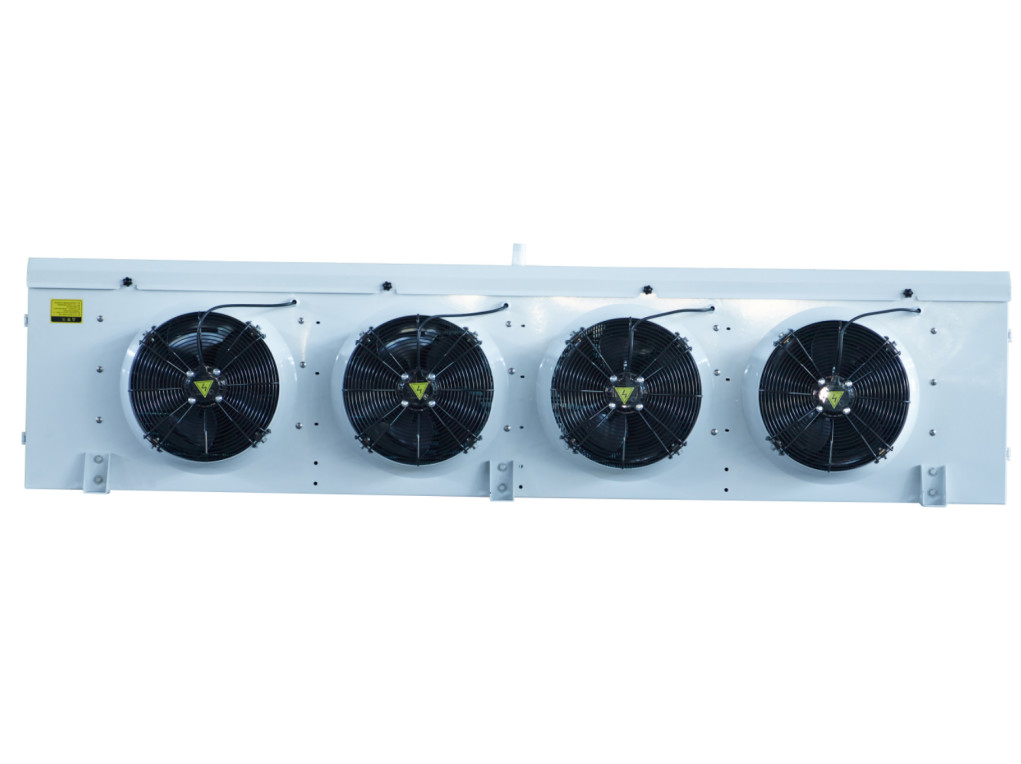

Nom du produit:Évaporateur Coldroom personnalisé pour le refroidisseur d'unité de magasin de viande 440V / 3ph / 60Hz
Elg Series Industrial Cell Glycol Unit Filors
1. Description du produit:
Le refroidisseur industriel de l'éthylène glycol de la série ELG développé par notre entreprise adopte des tubes en cuivre φ15, un équipement de refroidissement à froid avec une solution aqueuse glycol comme réfrigérant.
La série ELG de refroidisseurs d'air peut être utilisée dans le stockage froid à 10 ℃, 0 ℃ et -18 ℃ respectivement.
Cette série de produits a les caractéristiques suivantes:
● Enveloppe: plaque d'acier galvanisée de haute qualité avec revêtement en poudre d'argent (RAL7001), avec une forte résistance à la corrosion; Les deux plaques latérales et la plaque d'eau externe adoptent la structure articulée, qui est pratique et rapide à utiliser.
● La plaque d'extrémité de l'évaporateur adopte la plaque en aluminium, le poids peut être réduit et le cuivre peut être protégé.
● Conception de la plaque d'eau double: la plaque d'eau externe adopte la structure angulaire, le drainage lisse, pas d'angle mort de drainage; Le plateau d'eau intérieur adopte la structure du canal de la plaque en aluminium. L'eau condensée ou l'eau décongelée est directement déchargée dans la sortie du bac à eau externe à travers le plateau d'eau intérieur.
● La conception du canal à air long avec un arc d'étirement intégré a un bon effet de débit d'air.
● Pour le ventilateur de diamètre de 500 et 630, il y a des pieds de support de sol pour une installation facile.
● Bobine: tuyau en cuivre φ15, espacement du tube, arrangement carré de 50 × 50, la zone de transfert de chaleur est grande, la différence de température de transfert de chaleur est petite, la vitesse de glaçage de la nageoire est lente.
● Aigeurs en aluminium ondulé avec film hydrophile, espacement des nageoires de 4,0, 6,0 et 9,0 mm pour répondre aux différentes exigences de température du stockage à froid.
● ventilateur: ventilateur de rotor externe haute puissance, température de fonctionnement -30 ℃ ~ 60 ℃; Spécifications du ventilateur 2400, φ500, φ630, formation de différentes spécifications de la série de produits, les utilisateurs ont plus de choix.
● Débrôlement: le tuyau de chauffage électrique standard, le tuyau de chauffage en acier inoxydable est distribué sur la nageoire du tube de bobine et la plaque d'eau intérieure, a un bon effet de dégivrage. Le dégivrage de l'eau peut également être sélectionné conformément aux exigences du client.
● Boîte de jonction imperméable de qualité IP65 et connecteur étanche, le ventilateur et le tuyau de chauffage adoptent une boîte en fil indépendant, avec un meilleur effet étanche, une haute fiabilité.
● Test de pression d'usine stricte, pression de test 23 bar.
2. Configuration et options standard:
| Parties | Configuration | Parties | Configuration | ||
| Enveloppe | Fiche d'alliage al-MG avec revêtement en poudre | × | Ailette | Nageoires en aluminium | ○ |
| feuille de revêtement en poudre | ○ | Nageoires en aluminium hydrophile | ● | ||
| Feuille galvanisée avec revêtement en poudre | ● | Décongeler | Dégivrage de l'air | ○ | |
| Plaque en acier inoxydable * | ○ | Tuyau de chauffage électrique | ● | ||
| Ventilateur | Moteur de Weiguang | ● | Eau | ○ | |
| MOTEUR EBM * | ○ | Fil chaud du pipe de drainage | ○ | ||
| Le moteur à vent | ○ | Ceinture de chauffage des conduits éoliens | ○ | ||
●: Standard ； ○: Facultatif ； ×: Ne choisissez pas.
*: Utilisez le conduit d'air déflecteur du côté court.
3. Fiche technique:
3.1 Espacement des nageoires 4.0 mm
| Modèle |
Glycol 25% T1= -3℃, T2= 2℃ Tr = 10℃, Rh85% |
Glycol 34% T1= -10℃, T2= -7℃ Tr = 0℃, Rh85% |
Surface |
Tube Volume |
Flux d'air | Aérodynamique | Tuyau de connexion | Whuit | ||||
| Capa. Kw |
Couler M3 / H |
Capa. kw |
Couler M3 / H |
m2 | DM3 | m3/ h | m | Entrée | Sortie | Vidange | kg | |
| φ400Ventilateur | ||||||||||||
| ELG401 / CL-ET | 5.5 | 1.0 | 3.3 | 1.1 | 26.2 | 4.1 | 3700 | 12 | 28 | 28 | 1 " | 49 |
| ELG401 / DL-ET | 7.0 | 1.3 | 4.0 | 1.3 | 35.0 | 5.4 | 3200 | 12 | 28 | 28 | 1 " | 52 |
| ELG402 / CL-ET | 11.0 | 2.0 | 6.6 | 2.1 | 52.5 | 7.5 | 7400 | 13 | 35 | 35 | 1,5 " | 72 |
| ELG402 / DL-ET | 14.0 | 2.6 | 8.1 | 2.6 | 70.0 | 10.0 | 6400 | 13 | 35 | 35 | 1,5 " | 78 |
| ELG403 / CL-ET | 16.5 | 3.0 | 9.8 | 3.1 | 78.7 | 11.0 | 11100 | 14 | 35 | 35 | 1,5 " | 95 |
| ELG403 / DL-ET | 21.0 | 3.9 | 12.1 | 3.9 | 105.0 | 14.6 | 9600 | 14 | 35 | 35 | 1,5 " | 104 |
| ELG404 / CL-ET | 22.1 | 4.1 | 13.1 | 4.2 | 105.0 | 14.5 | 14800 | 15 | 35 | 35 | 1,5 " | 118 |
| ELG404 / DL-ET | 28.0 | 5.2 | 16.1 | 5.2 | 140.0 | 19.3 | 12800 | 15 | 42 | 42 | 1,5 " | 130 |
| φ500Ventilateur | ||||||||||||
| ELG501 / DL-ET | 12.8 | 2.4 | 7.3 | 2.3 | 61.2 | 9.0 | 6800 | 18 | 35 | 35 | 1,5 " | 93 |
| ELG501 / EL-ET | 15.3 | 2.8 | 8.4 | 2.7 | 76.5 | 11.2 | 6350 | 17 | 35 | 35 | 1,5 " | 99 |
| ELG501 / FL-ET | 17.5 | 3.2 | 9.2 | 3.0 | 91.9 | 13.5 | 5500 | 17 | 35 | 35 | 1,5 " | 104 |
| ELG502 / DL-ET | 25.7 | 4.7 | 14.7 | 4.7 | 122.5 | 17.1 | 13600 | 20 | 42 | 42 | 1,5 " | 132 |
| ELG502 / EL-ET | 30.6 | 5.6 | 16.8 | 5.4 | 153.1 | 21.3 | 12700 | 19 | 42 | 42 | 1,5 " | 143 |
| ELG502 / FL-ET | 34.9 | 6.4 | 18.4 | 5.9 | 183.7 | 25.6 | 11000 | 19 | 50 | 50 | 1,5 " | 153 |
| ELG503 / DL-ET | 38.6 | 7.1 | 22.0 | 7.0 | 183.7 | 25.2 | 20400 | 22 | 50 | 50 | 2 " | 180 |
| ELG503 / EL-ET | 43.3 | 8.0 | 23.8 | 7.6 | 216.5 | 32.7 | 19050 | 21 | 50 | 50 | 2 " | 196 |
| ELG503 / FL-ET | 52.4 | 9.6 | 27.6 | 8.8 | 275.6 | 37.8 | 16500 | 21 | 50 | 50 | 2 " | 212 |
| ELG504 / DL-ET | 51.4 | 9.5 | 29.4 | 9.4 | 244.9 | 33.3 | 27200 | 23 | 50 | 50 | 2 " | 228 |
| ELG504 / EL-ET | 57.7 | 10.6 | 31.8 | 10.2 | 288.7 | 39.2 | 25400 | 22 | 50 | 50 | 2 " | 249 |
| ELG504 / FL-ET | 69.8 | 12.8 | 36.7 | 11.8 | 367.4 | 49.9 | 22000 | 22 | 66 | 66 | 2 " | 270 |
| ELG505 / DL-ET | 64.3 | 11.8 | 36.7 | 11.8 | 306.2 | 41.4 | 34000 | 24 | 66 | 66 | 2 " | 276 |
| ELG505 / EL-ET | 72.2 | 13.3 | 39.7 | 12.7 | 360.9 | 48.7 | 31750 | 23 | 66 | 66 | 2 " | 302 |
| ELG505 / FL-ET | 87.3 | 16.1 | 45.9 | 14.7 | 459.3 | 62.0 | 27500 | 23 | 66 | 66 | 2 " | 328 |
| φ630Ventilateur | ||||||||||||
| ELG631 / DL-ET | 22.1 | 4.1 | 12.6 | 4.1 | 105.0 | 15.0 | 10000 | 28 | 42 | 42 | 1,5 " | 125 |
| ELG631 / EL-ET | 26.2 | 4.8 | 14.4 | 4.6 | 131.2 | 18.8 | 9600 | 27 | 42 | 42 | 1,5 " | 134 |
| ELG631 / FL-ET | 29.9 | 5.5 | 15.7 | 5.0 | 157.5 | 22.5 | 9100 | 27 | 42 | 42 | 1,5 " | 143 |
| ELG632 / DL-ET | 44.1 | 8.1 | 25.2 | 8.1 | 210.0 | 28.9 | 20000 | 31 | 50 | 50 | 1,5 " | 206 |
| ELG632 / EL-ET | 52.5 | 9.7 | 28.9 | 9.3 | 262.4 | 36.1 | 19200 | 30 | 50 | 50 | 1,5 " | 224 |
| ELG632 / FL-ET | 59.8 | 11.0 | 31.5 | 10.1 | 314.9 | 43.3 | 18200 | 30 | 66 | 66 | 1,5 " | 242 |
| ELG633 / DL-ET | 66.1 | 12.2 | 37.8 | 12.1 | 314.9 | 42.8 | 30000 | 34 | 66 | 66 | 2 " | 288 |
| ELG633 / EL-ET | 78.7 | 14.5 | 43.3 | 13.9 | 393.7 | 53.4 | 28800 | 33 | 66 | 66 | 2 " | 314 |
| ELG633 / FL-ET | 89.8 | 16.5 | 47.2 | 15.1 | 472.4 | 64.1 | 27300 | 33 | 66 | 66 | 2 " | 341 |
| ELG634 / DL-ET | 88.2 | 16.2 | 50.3 | 16.1 | 419.9 | 56.6 | 40000 | 36 | 66 | 66 | 2 " | 369 |
| ELG634 / EL-ET | 105.0 | 19.4 | 57.7 | 18.5 | 524.9 | 70.8 | 38400 | 35 | 76 | 76 | 2 " | 405 |
| ELG634 / FL-ET | 119.7 | 22.0 | 63.0 | 20.2 | 629.9 | 84.9 | 36400 | 35 | 76 | 76 | 2 " | 440 |
Dans le tableau, T1 est la température d'entrée. de la solution d'éthylène glycol, T2 est la température de sortie, et TR est la température. de chambre froide.
3,2 Espacement des nageoires 6,0 mm
| 型号 |
Glycol 34% T1= -10℃,T2=-7℃ Tr =0℃,RH85% |
Glycol 50% T1= -28℃,T2= -25℃ Tr =-18℃,Rh95% |
Surface |
Tube Volume |
Flux d'air | Aérodynamique | Tuyau de connexion | Whuit | ||||
| Capa. Kw |
Couler M3 / H |
Capa. Kw |
Couler M3 / H |
m2 | DM3 | m3/ h | m | Entrée | Sortie | Vidange | kg | |
| φ400Ventilateur | ||||||||||||
| ELG401 / CD-ET | 3.0 | 1.0 | 2.5 | 0.9 | 17.8 | 4.1 | 3800 | 13 | 28 | 28 | 1 " | 47 |
| ELG401 / DD-ET | 3.8 | 1.3 | 3.1 | 1.1 | 23.7 | 5.4 | 3450 | 13 | 28 | 28 | 1 " | 50 |
| ELG402 / CD-ET | 6.1 | 2.0 | 5.0 | 1.8 | 35.6 | 7.5 | 7600 | 14 | 35 | 35 | 1,5 " | 69 |
| ELG402 / DD-ET | 7.6 | 2.5 | 6.2 | 2.2 | 47.5 | 10.0 | 6900 | 14 | 35 | 35 | 1,5 " | 74 |
| ELG403 / CD-ET | 9.1 | 3.0 | 7.5 | 2.6 | 53.4 | 11.0 | 11400 | 15 | 35 | 35 | 1,5 " | 90 |
| ELG403 / DD-ET | 11.4 | 3.7 | 9.3 | 3.3 | 71.2 | 14.6 | 10350 | 15 | 35 | 35 | 1,5 " | 98 |
| ELG404 / CD-ET | 12.1 | 4.0 | 10.0 | 3.5 | 71.2 | 14.5 | 15200 | 16 | 35 | 35 | 1,5 " | 112 |
| ELG404 / DD-ET | 15.2 | 5.0 | 12.3 | 4.3 | 94.9 | 19.3 | 13800 | 16 | 42 | 42 | 1,5 " | 122 |
| φ500Ventilateur | ||||||||||||
| ELG501 / DD-ET | 7.1 | 2.3 | 5.4 | 1.9 | 41.5 | 9.0 | 7000 | 19 | 35 | 35 | 1,5 " | 90 |
| ELG501 / ED-ET | 8.3 | 2.7 | 6.2 | 2.2 | 51.9 | 11.2 | 6500 | 18 | 35 | 35 | 1,5 " | 94 |
| ELG501 / FD-ET | 9.3 | 3.0 | 6.9 | 2.5 | 62.3 | 13.5 | 6100 | 18 | 35 | 35 | 1,5 " | 99 |
| ELG502 / DD-ET | 14.1 | 4.5 | 10.8 | 3.8 | 83.1 | 17.1 | 14000 | 21 | 42 | 42 | 1,5 " | 126 |
| ELG502 / ED-ET | 16.6 | 5.4 | 12.5 | 4.4 | 103.8 | 21.3 | 13000 | 20 | 42 | 42 | 1,5 " | 134 |
| ELG502 / FD-ET | 18.7 | 6.0 | 13.7 | 4.8 | 124.6 | 25.6 | 12200 | 20 | 50 | 50 | 1,5 " | 143 |
| ELG503 / DD-ET | 21.2 | 6.8 | 16.2 | 5.7 | 124.6 | 25.2 | 21000 | 23 | 50 | 50 | 2 " | 170 |
| ELG503 / ED-ET | 23.5 | 7.5 | 17.6 | 6.2 | 146.8 | 32.7 | 19500 | 22 | 50 | 50 | 2 " | 183 |
| ELG503 / FD-ET | 28.0 | 9.0 | 20.6 | 7.2 | 186.9 | 37.8 | 18300 | 22 | 50 | 50 | 2 " | 196 |
| ELG504 / DD-ET | 28.2 | 9.0 | 21.6 | 7.6 | 166.1 | 33.3 | 28000 | 24 | 50 | 50 | 2 " | 215 |
| ELG504 / ED-ET | 31.3 | 10.0 | 23.5 | 8.3 | 195.8 | 39.2 | 26000 | 23 | 50 | 50 | 2 " | 232 |
| ELG504 / FD-ET | 37.4 | 12.0 | 27.4 | 9.6 | 249.2 | 49.9 | 24400 | 23 | 66 | 66 | 2 " | 250 |
| ELG505 / DD-ET | 35.3 | 11.3 | 27.0 | 9.5 | 207.6 | 41.4 | 35000 | 25 | 66 | 66 | 2 " | 259 |
| ELG505 / ED-ET | 39.2 | 12.5 | 29.4 | 10.3 | 244.7 | 48.7 | 32500 | 24 | 66 | 66 | 2 " | 281 |
| ELG505 / FD-ET | 46.7 | 15.0 | 34.3 | 12.0 | 311.5 | 62.0 | 30500 | 24 | 66 | 66 | 2 " | 303 |
| φ630Ventilateur | ||||||||||||
| ELG631 / DD-ET | 12.1 | 3.9 | 9.3 | 3.3 | 71.2 | 15.0 | 10300 | 29 | 42 | 42 | 1,5 " | 119 |
| ELG631 / ED-ET | 14.2 | 4.6 | 10.7 | 3.8 | 89.0 | 18.8 | 9800 | 28 | 42 | 42 | 1,5 " | 126 |
| ELG631 / FD-ET | 16.0 | 5.2 | 11.7 | 4.1 | 106.8 | 22.5 | 9100 | 28 | 42 | 42 | 1,5 " | 134 |
| ELG632 / DD-ET | 24.2 | 7.8 | 18.5 | 6.5 | 142.4 | 28.9 | 20600 | 32 | 50 | 50 | 1,5 " | 194 |
| ELG632 / ED-ET | 28.5 | 9.2 | 21.4 | 7.5 | 178.0 | 36.1 | 19600 | 31 | 50 | 50 | 1,5 " | 209 |
| ELG632 / FD-ET | 32.0 | 10.3 | 23.5 | 8.3 | 213.6 | 43.3 | 18200 | 31 | 66 | 66 | 1,5 " | 224 |
| ELG633 / DD-ET | 36.3 | 11.7 | 27.8 | 9.8 | 213.6 | 42.8 | 30900 | 35 | 66 | 66 | 2 " | 270 |
| ELG633 / ED-ET | 42.7 | 13.7 | 32.0 | 11.2 | 267.0 | 53.4 | 29400 | 34 | 66 | 66 | 2 " | 292 |
| ELG633 / FD-ET | 48.1 | 15.4 | 35.2 | 12.4 | 320.4 | 64.1 | 27300 | 34 | 66 | 66 | 2 " | 315 |
| ELG634 / DD-ET | 48.4 | 15.5 | 37.0 | 13.0 | 284.8 | 56.6 | 41200 | 37 | 66 | 66 | 2 " | 346 |
| ELG634 / ED-ET | 57.0 | 18.3 | 42.7 | 15.0 | 356.0 | 70.8 | 39200 | 36 | 76 | 76 | 2 " | 375 |
| ELG634 / FD-ET | 64.1 | 20.5 | 47.0 | 16.5 | 427.2 | 84.9 | 36400 | 36 | 76 | 76 | 2 " | 405 |
Dans le tableau, T1 est la température d'entrée. de la solution d'éthylène glycol, T2 est la température de sortie, et TR est la température. de chambre froide.
3,3 Espacement des nageoires 9,0 mm
| Modèle |
Glycol 34% T1= -10℃,T2=-7℃ Tr =0℃,RH85% |
Glycol 50% T1= -28℃,T2= -25℃ Tr =-18℃,Rh95% |
Surface |
Tube Volume |
Flux d'air | Aérodynamique | Tuyau de connexion | Whuit | ||||
| Capa. Kw |
Couler M3 / H |
Capa. Kw |
Couler M3 / H |
m2 | DM3 | m3/ h | m | Entrée | Sortie | Vidange | kg | |
| φ400Ventilateur | ||||||||||||
| ELG401 / CJ-ET | 2.4 | 0.8 | 2.0 | 0.7 | 12.2 | 4.1 | 3900 | 14 | 28 | 28 | 1 " | 47 |
| ELG401 / DJ-ET | 3.1 | 1.0 | 2.5 | 0.9 | 16.2 | 5.4 | 3650 | 14 | 28 | 28 | 1 " | 50 |
| ELG402 / CJ-ET | 4.9 | 1.6 | 4.1 | 1.5 | 24.4 | 7.5 | 7800 | 15 | 35 | 35 | 1,5 " | 68 |
| ELG402 / DJ-ET | 6.2 | 2.0 | 5.2 | 1.9 | 32.5 | 10.0 | 7300 | 15 | 35 | 35 | 1,5 " | 73 |
| ELG403 / CJ-ET | 7.3 | 2.4 | 6.2 | 2.2 | 36.5 | 11.0 | 11700 | 16 | 35 | 35 | 1,5 " | 89 |
| ELG403 / DJ-ET | 9.2 | 3.0 | 7.8 | 2.8 | 48.7 | 14.6 | 10950 | 16 | 35 | 35 | 1,5 " | 97 |
| ELG404 / CJ-ET | 9.7 | 3.1 | 8.3 | 2.9 | 48.7 | 14.5 | 15600 | 17 | 35 | 35 | 1,5 " | 111 |
| ELG404 / DJ-ET | 12.4 | 4.0 | 10.4 | 3.7 | 65.0 | 19.3 | 14600 | 17 | 42 | 42 | 1,5 " | 120 |
| φ500Ventilateur | ||||||||||||
| ELG501 / DJ-ET | 5.4 | 1.8 | 4.5 | 1.6 | 28.4 | 9.0 | 7380 | 20 | 35 | 35 | 1,5 " | 89 |
| ELG501 / EJ-ET | 6.4 | 2.1 | 5.3 | 1.9 | 35,5 | 11.2 | 6800 | 19 | 35 | 35 | 1,5 " | 93 |
| ELG501 / FJ-ET | 7.2 | 2.3 | 6.0 | 2.1 | 42.6 | 13.5 | 6350 | 19 | 35 | 35 | 1,5 " | 98 |
| ELG502 / DJ-ET | 10.8 | 3.5 | 9.1 | 3.2 | 56.9 | 17.1 | 14760 | 22 | 42 | 42 | 1,5 " | 124 |
| ELG502 / EJ-ET | 12.8 | 4.1 | 10.7 | 3.8 | 71.1 | 21.3 | 13600 | 21 | 42 | 42 | 1,5 " | 132 |
| ELG502 / FJ-ET | 14.5 | 4.7 | 11.9 | 4.2 | 85.3 | 25.6 | 12700 | 21 | 50 | 50 | 1,5 " | 141 |
| ELG503 / DJ-ET | 16.2 | 5.2 | 13.6 | 4.8 | 85.3 | 25.2 | 22140 | 24 | 50 | 50 | 2 " | 168 |
| ELG503 / EJ-ET | 18.1 | 5.8 | 15.1 | 5.3 | 100,5 | 32.7 | 20400 | 23 | 50 | 50 | 2 " | 180 |
| ELG503 / FJ-ET | 21.7 | 7.0 | 17.9 | 6.3 | 127.9 | 37.8 | 19050 | 23 | 50 | 50 | 2 " | 193 |
| ELG504 / DJ-ET | 21.6 | 7.0 | 18.2 | 6.4 | 113.7 | 33.3 | 29520 | 25 | 50 | 50 | 2 " | 212 |
| ELG504 / EJ-ET | 24.1 | 7.8 | 20.1 | 7.0 | 134.0 | 39.2 | 27200 | 24 | 50 | 50 | 2 " | 228 |
| ELG504 / FJ-ET | 29.0 | 9.3 | 23.9 | 8.4 | 170.6 | 49.9 | 25400 | 24 | 66 | 66 | 2 " | 245 |
| ELG505 / DJ-ET | 27.0 | 8.7 | 22.7 | 8.0 | 142.1 | 41.4 | 36900 | 26 | 66 | 66 | 2 " | 256 |
| ELG505 / EJ-ET | 30.2 | 9.7 | 25.1 | 8.8 | 167.5 | 48.7 | 34000 | 25 | 66 | 66 | 2 " | 276 |
| ELG505 / FJ-ET | 36.2 | 11.6 | 29.8 | 10.5 | 213.2 | 62.0 | 31750 | 25 | 66 | 66 | 2 " | 297 |
| φ630Ventilateur | ||||||||||||
| ELG631 / DJ-ET | 9.3 | 3.0 | 7.8 | 2.8 | 48.7 | 15.0 | 10600 | 30 | 42 | 42 | 1,5 " | 118 |
| ELG631 / EJ-ET | 11.0 | 3.6 | 9.1 | 3.2 | 60.9 | 18.8 | 10000 | 29 | 42 | 42 | 1,5 " | 125 |
| ELG631 / FJ-ET | 12.4 | 4.0 | 10.2 | 3.6 | 73.1 | 22.5 | 9600 | 29 | 42 | 42 | 1,5 " | 132 |
| ELG632 / DJ-ET | 18.5 | 6.0 | 15.6 | 5.5 | 97.5 | 28.9 | 21200 | 33 | 50 | 50 | 1,5 " | 192 |
| ELG632 / EJ-ET | 21.9 | 7.0 | 18.3 | 6.5 | 121.8 | 36.1 | 20000 | 32 | 50 | 50 | 1,5 " | 206 |
| ELG632 / FJ-ET | 24.9 | 8.0 | 20.5 | 7.2 | 146.2 | 43.3 | 19200 | 32 | 66 | 66 | 1,5 " | 220 |
| ELG633 / DJ-ET | 27.8 | 9.0 | 23.4 | 8.2 | 146.2 | 42.8 | 31800 | 36 | 66 | 66 | 2 " | 266 |
| ELG633 / EJ-ET | 32.9 | 10.5 | 27.4 | 9.6 | 182.7 | 53.4 | 30000 | 35 | 66 | 66 | 2 " | 282 |
| ELG633 / FJ-ET | 37.3 | 12.0 | 30.7 | 10.8 | 219.3 | 64.1 | 28800 | 35 | 66 | 66 | 2 " | 309 |
| ELG634 / DJ-ET | 37.0 | 12.0 | 31.2 | 10.9 | 194.9 | 56.6 | 42400 | 38 | 66 | 66 | 2 " | 340 |
| ELG634 / EJ-ET | 43.8 | 14.0 | 36.5 | 12.8 | 243.6 | 70.8 | 40000 | 37 | 76 | 76 | 2 " | 369 |
| ELG634 / FJ-ET | 49.7 | 16.0 | 40.9 | 14.5 | 292.4 | 84.9 | 38400 | 37 | 76 | 76 | 2 " | 397 |
Dans le tableau, T1 est la température d'entrée. de la solution d'éthylène glycol, T2 est la température de sortie, et TR est la température. de chambre froide.
4. Tableau des paramètres électriques:
| Modèle | Fun moteur | Dégivrage électrique | |||||
| Tension (v) | Entrée (w) | Courant (a) | Vitesse (r / min) | Bobine (kw) | Plateau (kw) | Total (KW) | |
| Elg401 / C * | 380-3 | 205 | 0,51 | 1380 | 3 × 0,6 | 1 × 0,6 | 2.4 |
| Elg401 / D * | 380-3 | 205 | 0,51 | 1380 | 4 × 0,6 | 1 × 0,6 | 3.0 |
| Elg402 / C * | 380-3 | 410 | 1.02 | 1380 | 3 × 1,1 | 1 × 1,1 | 4.4 |
| Elg402 / D * | 380-3 | 410 | 1.02 | 1380 | 4 × 1,1 | 1 × 1,1 | 5.5 |
| Elg403 / C * | 380-3 | 615 | 1.53 | 1380 | 3 × 1,6 | 1 × 1,6 | 6.4 |
| Elg403 / D * | 380-3 | 615 | 1.53 | 1380 | 4 × 1,6 | 1 × 1,6 | 8.0 |
| Elg404 / C * | 380-3 | 820 | 2.04 | 1380 | 3 × 2,0 | 1 × 2,0 | 8.0 |
| Elg404 / D * | 380-3 | 820 | 2.04 | 1380 | 4 × 2.0 | 1 × 2,0 | 10.0 |
| ELG501 / D * | 380-3 | 500 | 0,95 | 1380 | 4 × 0,8 | 2 × 0,8 | 4.8 |
| Elg501 / e * | 380-3 | 500 | 0,95 | 1380 | 6 × 0,8 | 2 × 0,8 | 6.4 |
| Elg501 / f * | 380-3 | 500 | 0,95 | 1380 | 6 × 0,8 | 2 × 0,8 | 6.4 |
| ELG502 / D * | 380-3 | 1000 | 1.9 | 1380 | 4 × 1,6 | 2 × 1,6 | 9.6 |
| Elg502 / e * | 380-3 | 1000 | 1.9 | 1380 | 6 × 1,6 | 2 × 1,6 | 12.8 |
| Elg502 / f * | 380-3 | 1000 | 1.9 | 1380 | 6 × 1,6 | 2 × 1,6 | 12.8 |
| Elg503 / D * | 380-3 | 1500 | 2.85 | 1380 | 4 × 2,3 | 2 × 2,3 | 13.8 |
| Elg503 / e * | 380-3 | 1500 | 2.85 | 1380 | 6 × 2,3 | 2 × 2,3 | 18.4 |
| Elg503 / f * | 380-3 | 1500 | 2.85 | 1380 | 6 × 2,3 | 2 × 2,3 | 18.4 |
| Elg504 / D * | 380-3 | 2000 | 3.8 | 1380 | 4 × 3,0 | 2 × 3,0 | 18.0 |
| Elg504 / e * | 380-3 | 2000 | 3.8 | 1380 | 6 × 3,0 | 2 × 3,0 | 24.0 |
| Elg504 / f * | 380-3 | 2000 | 3.8 | 1380 | 6 × 3,0 | 2 × 3,0 | 24.0 |
| ELG505 / D * | 380-3 | 2500 | 4.75 | 1380 | 4 × 3,7 | 2 × 3,7 | 22.2 |
| Elg505 / e * | 380-3 | 2500 | 4.75 | 1380 | 6 × 3,7 | 2 × 3,7 | 29.6 |
| Elg505 / F * | 380-3 | 2500 | 4.75 | 1380 | 6 × 3,7 | 2 × 3,7 | 29.6 |
| Elg631 / d * | 380-3 | 800 | 1.6 | 1320 | 6 × 1,1 | 2 × 1,1 | 8.8 |
| Elg631 / e * | 380-3 | 800 | 1.6 | 1320 | 9 × 1,1 | 2 × 1,1 | 12.1 |
| Elg631 / f * | 380-3 | 800 | 1.6 | 1320 | 9 × 1,1 | 2 × 1,1 | 12.1 |
| Elg632 / d * | 380-3 | 1600 | 3.2 | 1320 | 6 × 2,0 | 2 × 2.0 | 16.0 |
| Elg632 / E * | 380-3 | 1600 | 3.2 | 1320 | 9 × 2.0 | 2 × 2.0 | 22.0 |
| Elg632 / F * | 380-3 | 1600 | 3.2 | 1320 | 9 × 2.0 | 2 × 2.0 | 22.0 |
| Elg633 / d * | 380-3 | 2400 | 4.8 | 1320 | 6 × 3,0 | 2 × 3,0 | 24.0 |
| Elg633 / E * | 380-3 | 2400 | 4.8 | 1320 | 9 × 3,0 | 2 × 3,0 | 33.0 |
| Elg633 / f * | 380-3 | 2400 | 4.8 | 1320 | 9 × 3,0 | 2 × 3,0 | 33.0 |
| Elg634 / D * | 380-3 | 3200 | 6.4 | 1320 | 6 × 4,0 | 2 × 4.0 | 32.0 |
| Elg634 / E * | 380-3 | 3200 | 6.4 | 1320 | 9 × 4.0 | 2 × 4.0 | 44.0 |
| Elg634 / f * | 380-3 | 3200 | 6.4 | 1320 | 9 × 4.0 | 2 × 4.0 | 44.0 |
5.Comment pour sélectionner l'évaparateur correct:
Généralement, choisissez la capacité de l'évaporateur = Capacité de refroidissement de la pièce froide * 1,15
1.Lorsque la température ambiante froide est d'environ 0 ℃, sélectionnez 4,5 mm comme espace de nageoires.
Évaporateur Choisissez = 1,0 * Q0
2.Lorsque la température ambiante froide est d'environ -18 ℃, sélectionnez 6 mm comme espace de nageoires.
Évaparateur Choisissez = 1,1 * Q0
3.Lorsque la température ambiante froide est d'environ -25 ℃, sélectionnez 9 mm comme espace de nageoires.
Évaparateur Choisissez = 1,27 * Q0
Remarques: Le type de dégivrage de l'eau et le type de dégivrage du gaz chaud sont également facultatifs.
Spécification personnalisée me laisse un message pour plus de détails.
6.Want pour connaître d'autres produits connexes? -Click Picture pour spécification détaillée
7. Comment assurer la qualité? Une procédure?
Notre département QC s'assurera de chaque étape
8. Avez-vous une usine?
Nous sommes créés en usine en 1995 et à travers 28 ans développés, bien accueillis par tous nos clients. Parce que de tout votre soutien maintenant, nous sommes une grande famille de plus de 300 personnes, couverte 50000 mètres carrés, et votre soutien est très important de poursuivre notre rêve de manger des aliments frais et sains.
9. Assistez-vous à l'exposition?
Chaque année, nous assisterons à l'exposition nationale et étrangère nationale, nous soutiendrons également notre agent pour assister à l'exposition, bienvenue à nous rejoindre.
10.Pour pourquoi nous choisir
Professionnel: 28 ans Focus One Thing-Refrigener Equipments
Matériel que nous utilisons suffisamment
Certificat: CE, ISO et CETIIFCATE de la production d'équipements de pression spéciaux
11.Projects référence?
12.faq
1, Q: Où est votre adresse d'usine?
R: Nous sommes en usine et situés dans des équipements de réfrigération produisant la base de Shengzhou, province du Zhejiang.
2, Q: Quel est votre package?
R: Notre package est conforme à la mesure, il faut ne pas inclure le bois d'origine.
3, Q: Quel est votre MOQ?
R: Les produits ordinaires peuvent commander à partir de 1 ensemble.
4, Q: Pouvez-vous offrir un échantillon?
R: Oui, nous pouvons offrir un échantillon et le coût et la livraison à votre charge.
5, Q: Je ne trouve pas de produits sur votre liste?
R: Veuillez me contacter directement.
6, Q: Comment puis-je confirmer votre usine?
R: Nous avons un document vérifié par un tiers du rapport Bureau Veritas, vous pouvez télécharger dans la page de l'entreprise ou me laisser un message pour obtenir.
